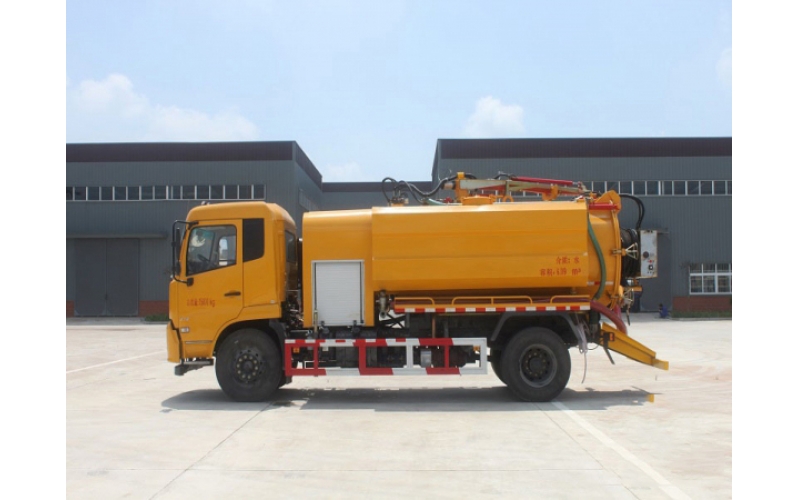

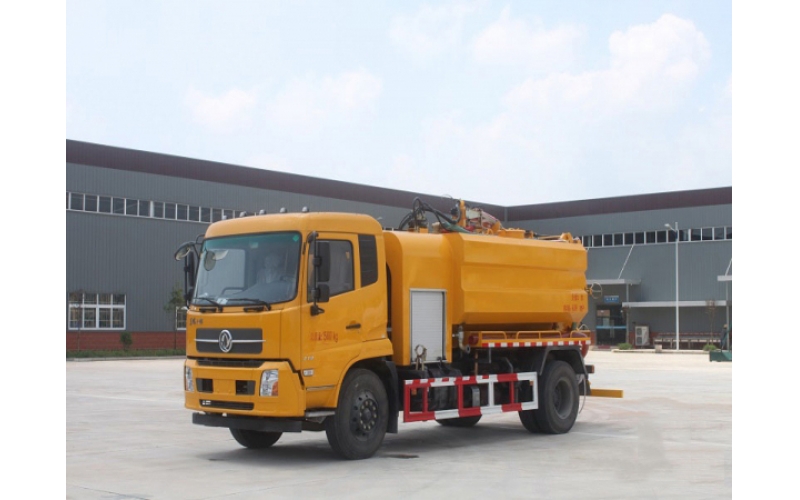

車輛外觀

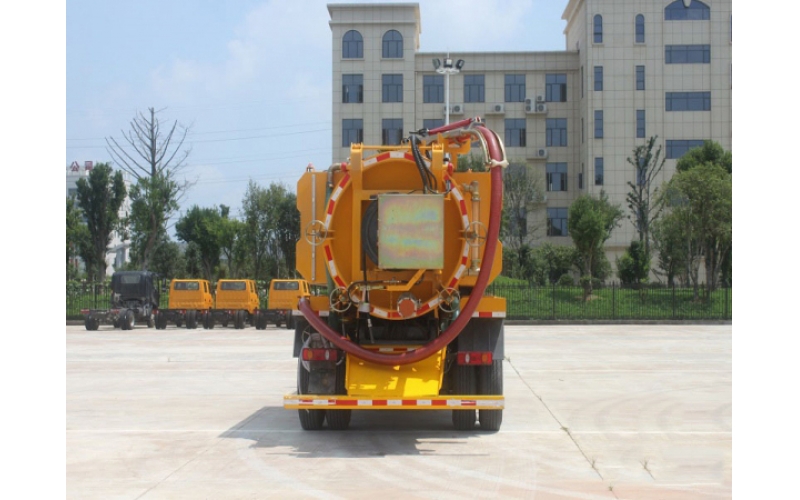

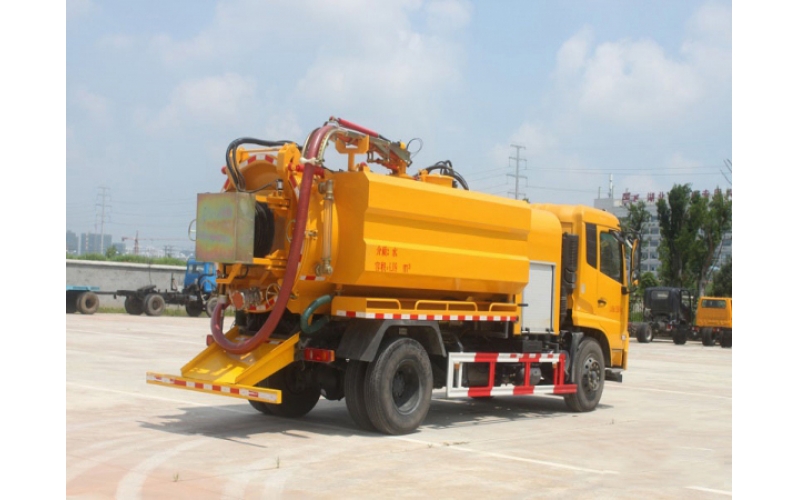

整車外觀大氣，總裝精密。污水罐和清水罐尾部都裝有量管，方便掌握罐內情況;尾部裝有電控制自動伸縮高壓水管，帶自動清洗水管裝置;高壓卷盤安裝在罐體尾部，方便高壓清洗使用;罐體尾部不但有不銹鋼排污閥可以排污，而且尾門也可液壓開啟，使排污更徹底;尾門與罐體連接處安裝有密封膠條，密封嚴實保障罐體內的真空度;罐體頂部安裝有吊桿，電控伸縮旋轉，可270度旋轉，方便吸污工作。

圖片關鍵詞

車輛底盤

東風D530排半標準頂駕駛室，康明斯B6.2NS6B210（210馬力），東風6擋變速箱，4.5T前橋，9T單減后橋，250雙層大梁，275/80R22.5，車載終端，遠程油門開關，接口取力，空調，中控鎖，電動門窗，斷氣剎，排氣制動。

圖片關鍵詞

車輛上裝

上裝部分主要由罐體、可90°全開啟罐門、四泵驅動系、抽壓管系、高壓沖洗管系、液壓系統及操作系統等組成。

　　罐體部分：罐體分為污水罐與清水罐，污水罐采用Q235-A材質，厚度為：5mm;清水罐采用304不銹鋼，厚度為：3mm，兩罐均裝配有液面指示器。污水罐通常為傾翻式，清水罐為固定式。罐體采用武鋼優質鋼板卷制、焊接而成，密封性好，加有固板提高罐體強度和剛度。罐體下部安裝集水濾清器用來供給高壓水泵清潔水。

　　可90°全開啟罐門：可開啟罐門采用6mm厚優質鋼板模壓而成的封頭與25mm厚的圓形法蘭焊接而成，法蘭安裝橡膠密封圈確保開閉罐門的密封。周邊安裝四個手動鎖緊裝置確保罐體密封性。罐門后安裝卷盤用以收放、清洗高壓沖洗膠管。

　　驅動系統：本車配備原裝意大利進口真空泵(9000L/min)，原裝意大利進口高壓水泵(200L/min)、液壓泵。真空泵由取力器皮帶驅動;高壓水泵由夾心取力器十字軸式萬向聯軸器驅動。液壓泵的驅動類同高壓水泵驅動。

　　抽壓管系統：抽壓管系統主要由真空泵、四通轉閥、消聲器、濾氣器、球閥以及管路等組成，具有真空抽吸、壓力排放、自流排放等功能。

　　高壓沖洗管系統：高壓沖洗管系統主要由高壓水泵、沉渣箱、溢流閥、高壓三通閥、洗管器(選裝件)、卷管器、各種沖洗噴頭等組成。

　　液壓系統：吸污大臂液壓系統由雙聯液壓泵中一泵提供動力，液壓集成塊電磁控制，實現大臂的伸縮、旋轉、升降等動作。

　　操作系統：大臂吸污系統的升降、伸縮、旋轉和吸污球閥的開閉由移動開關盒電控(手動)操作。

圖片關鍵詞

工藝特點

1.采用原裝意大利進口真空泵(可選裝國產)，有足夠的真空吸污度，吸力強、吸污泵最大吸程大于等于7.8米。工作平穩可靠，操作簡單，維修方便。

2.配備意大利進口高壓柱塞泵，SLR212/200，￠19高壓軟管70米，10種碳鋼清洗噴頭，適用于不同管道的清洗與疏通，污水罐具有液壓舉升自卸功能。

3.車身緊湊，獨立罐體，外形美觀;獨立系統，操作簡便，性能良好。

4.吸污大臂可選裝遠程控制實現大臂的伸縮、旋轉、升降等動作，可減輕操作人員的勞動強度。

圖片關鍵詞

一，車輛外觀：

二，底盤配置：

東風D53 排半標準頂駕駛室，康明斯B6.2NS6B210（210馬力），東風6擋變速箱，4.5T前橋，9T單減后橋，250雙層大梁，275/80R22.5，車載終端，遠程油門開關，接口取力，空調，中控鎖，電動門窗，斷氣剎，排氣制動。

三，上裝配置：

上裝部分主要由罐體、可90°全開啟罐門、四泵驅動系、抽壓管系、高壓沖洗管系、液壓系統及操作系統等組成。

　　抽壓管系統：抽壓管系統主要由真空泵、四通轉閥、消聲器、濾氣器、球閥以及管路等組成，具有真空抽吸、壓力排放、自流排放等功能。

　　高壓沖洗管系統：高壓沖洗管系統主要由高壓水泵、沉渣箱、溢流閥、高壓三通閥、洗管器(選裝件)、卷管器、各種沖洗噴頭等組成。

　　液壓系統：吸污大臂液壓系統由雙聯液壓泵中一泵提供動力，液壓集成塊電磁控制，實現大臂的伸縮、旋轉、升降等動作。

　　操作系統：大臂吸污系統的升降、伸縮、旋轉和吸污球閥的開閉由移動開關盒電控(手動)操作。

東風天錦下水道疏通清洗車

項目	單位	參數
污水罐尺寸	mm	4000×1600(長×直徑)
污水罐容積	M3	8
污水罐材質		Q235-A武鋼
污水罐材料厚度	mm	5
清水罐容積	M3	2X2=4
清水罐材質		304不銹鋼
清水罐材料厚度	mm	3
高壓水泵		意大利HPP（意大利進口）
高壓泵最大流量	L/min	212
高壓泵最大壓力	Mpa	20
高壓水管規格		10米￠19高壓軟管
高壓管收放		液壓收放
收放絞拉力	KN	≥10
卷管速度	m/min	0-25
高壓噴頭		10種碳鋼清洗噴頭
卷盤旋轉		180°旋轉
卷盤布置位置		罐體后部
真空吸污泵型號		意大利進口/水循環泵
真空泵流量	L/min	15000/12000
最大真空度		90%
最大絕對壓力	bar	2.5
最大功率	KW	10
最大吸程	m	≥14
污水罐卸料方式		液壓舉升自卸
罐體卸料角度	°	≥5
吸污管直徑	mm	100
抽吸時間	min	5-7
吊臂伸縮長度	mm	1000
吊臂旋轉角度	°	270
吊臂舉升角度	°	0-20
液壓系統壓力	Mpa	16
控制方式		手動/電控（選裝駕駛室及后部集中控制）
液壓馬達		合肥長源
多路閥生產廠家		揚州中梅
液壓油泵		河北為國液壓件廠
液壓油缸		國產知名品牌

下水道聯合疏通性能特點：

本產品改裝部分主要由罐體、可90°全開啟罐門、四泵驅動系、抽壓管系、高壓沖洗管系、液壓系統及操作系統等組成。

1. 罐體

罐體分為污水罐與清水罐，兩罐均裝配有液面指示器。污水罐通常為傾翻式，清水罐為固定式。

A：污水罐：罐體截面為圓形，采用5mm武鋼優質鋼板卷制、焊接而成。端部焊有6mm厚優質鋼板橢圓封頭。為提高罐體強度和剛度，有加固板。底部焊有U形支承梁，用以與大梁的緊密貼合和頂升、傾翻、卸載的承力。罐門設計為全開式，罐口用整體式法蘭加固。罐體后端采用傾翻鉸鏈軸鉸接在底盤縱梁上的副車架上。副車架與縱梁間有復合減震墊，以緩沖動載荷并消音。后尾部泄污閥分上下雙閥門結構。

B：清水罐：罐體截面為異形，通常采用SUS304，分開吸附安裝在污水罐的兩側，下部用導流管聯通并與集水濾清器相連。裝載水的方式為：消防水龍頭—后端管接頭—罐體。罐體后端安裝有液面指示器和低水位報警器。水位過低傳感器在液面過低時發出警報，提醒您及時切斷動力防止高壓泵空轉。

C：集水濾清器：安裝在罐體的下部，用以供給高壓水泵清潔水，高壓水泵溢流水也返回到集水濾清器。集水濾清器上安裝有球閥，此閥可排空清水罐及管系剩余水，以防止冬天結冰而造成水路系統滲水。

2. 可開啟罐門

可開啟罐門采用6mm厚優質鋼板模壓而成的封頭與厚25mm的整體圓形法蘭焊接而成。法蘭設有環形槽，用以安裝雙凸型優質橡膠密封圈，以保證開閉罐門的密封。周邊安裝有四個手動鎖緊裝置（選裝全液壓鎖緊裝置），確保罐體密封性。罐門用兩個液壓油缸開啟與關閉，清掃污水罐內殘液和沉積物十分方便。罐門后安裝有可180°選裝的絞盤機構，用以收放、清洗高壓沖洗膠管。

3. 驅動系統：

本車裝有真空泵、高壓水泵、液壓泵。

真空泵由取力器—皮帶驅動。

高壓水泵由夾心取力器—十字軸式萬向聯軸器驅動。由電磁氣閥—離合器控制取力器嚙合與分離。轉速由油門控制。

液壓泵的驅動類同高壓水泵驅動。

4. 抽壓管系統：

抽壓管系主要由真空泵、四通轉閥、消聲器、濾氣器、球閥以及管路等組成，具有真空抽吸、壓力排放、自流排放等功能。

真空抽吸管路從罐體頂端接出，在真空抽吸管路上，安裝有濾氣器（浮式止回閥），防止液體吸入真空泵，并利用氣流的沖力使氣體產生離心力初過濾，通過濾網再過濾，以免真空泵過早磨損。濾氣器下部裝有全開式清潔門，可十分方便地清潔內壁和更換浮球。安全閥為彈簧式安全閥，壓力出廠前調定，防止罐內壓力超過規定，起到安全保護作用。四通轉閥可實現真空抽吸、壓力排放功能，還可在中間狀態使污水罐與大氣相通，起到減壓和過吸作用。球閥由電磁氣閥—氣缸控制并與報警系統并聯，抽吸與排放過程中可遠程控制開閉，以防止抽吸滿罐溢流、正壓排放壓力和清除吸管淤積物、防止堵塞。當吸滿罐報警的同時也將此閥關閉，以防止污水進入真空泵。消聲器可降低真空泵排氣速度高而產生的噪音，起到吸收和消減噪音的作用。
